Шаг вперёд от традиционных методов

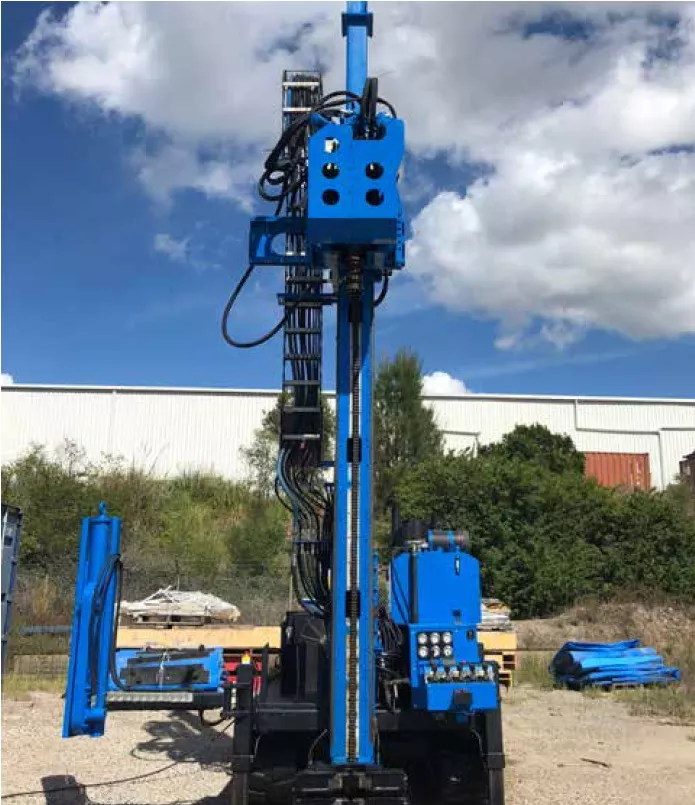

Что такое ультразвуковое бурение?
Ультразвуковое бурение — это метод проникновения в грунты основания, позволяющий получить высококачественные недеформированные образцы грунта и горных пород на глубине до 30 метров. В дополнение к отбору грунтовых проб, ультразвуковое бурение может использоваться для проведения ряда экологических, геотехнических, геологических и геологоразведочных работ.
Высокочастотная резонансная технология усиливает проникающую способность буровой коронки, которая может врезаться в большинство грунтовых образований и обеспечивать их извлечение, в том числе даже булыжники, слои горных пород и валуны.
Уникальным является то, что процесс такого бурения позволяет извлекать ненарушенные образцы грунта на большей глубине, в отличие от возможностей альтернативных методов.
Как работает ультразвуковое бурение?
Ультразвуковое бурение сочетает в себе использование преимуществ вибрации, удара и вращения для получения чрезвычайно прямых, длинных и ненарушенных образцов грунтового материала. Метод достигает отклонения всего 0,5 мм на каждые 10 м и может достигать глубины 30 м.
Эффект расструктуривания грунта вокруг бурильной колонны устраняет поверхностное трение, позволяя буровому долоту скользить по земле с минимальным сопротивлением. Быстрый подъем и опускание бура в землю обеспечивает дополнительное скольжение, позволяя ему двигаться с еще меньшим усилием. Когда встречаются более твердые породы среднего размера, роторное бурение (или резка) используется для обеспечения эффективного прохождения и захвата всего образца грунта.
Ультразвуковое бурение очень эффективно и обладает чрезвычайно высокой скоростью проникновения в сыпучий материал. Он способен врезаться в горные породы и даже проникать в железобетон, а также в другие материалы с высокой плотностью.
Каковы преимущества ультразвукового бурения?
Этот вид бурения имеет значительные преимущества по сравнению с традиционными методами отбора проб и бурения глубоких пород:
• Высококачественные ненарушенные образцы грунта и горных пород на разной глубине как в сухих, так и влагонасыщенных слоях.
• Производительность в 3–4 раза выше, чем при других методах бурения, что снижает стоимость одной точки бурения или образца керна.
• Более чистое бурение, сокращающее количество отходов до 70%.
• Более тихий, чем ударный зонд, что снижает шумовое загрязнение.
• Снижает риск неудачи проекта из-за геологических сюрпризов на этапе бурения.
Как собираются образцы высокого качества?
Зубчатая головка ультразвукового бура означает, что вал забирает минимально нарушенный материал внутри своего керна, который может быть извлечен и использован для высококачественного отбора и анализа проб почвы и горных пород.
Это достигается путем первичного сверления для захвата образца, затем покрытия вокруг керна и извлечения обсадной колонны и образца. После того, как образец был удален, бур заменяется и процесс начинается снова, что позволяет извлекать несколько образцов на разных глубинах с высокой производительностью.
Каковы сферы применения ультразвукового бурения?
Этот вид бурения подходит для широкого диапазона использования.
Приложения для метода:
• Экологические
— Отбор проб (смешанные слои и твердые образования)
— Установка мониторинговых колодцев
— Восстановительные инъекции на месте
• Геотехнические
— Отбор проб и стандартное зондирование (SPT)
— Компенсационная нагнетание растворов
— Тестирование коническим пенетрометром (CPT)
• Разведка полезных ископаемых
— Отбор проб для контроля и оценки
— Отбор проб из остатков
— Отбор проб из залежей
• Подземное строительство и геореконструкция
— Отбор проб
— Установка анкеров
— Установка труб для подачи раствора
— Инъекционные работы
— Струйные технологии
— Мини и микро сваи
Ультразвуковое бурение как применяется в строительстве частных сооружений?!
В частном строительстве ультразвуковое бурение применяется ограниченно и в основном для высокоточных работ в плотных материалах — бетоне, камне и твёрдых грунтах, где важно минимизировать вибрации и повреждения окружающих конструкций.
С инженерной точки зрения метод эффективен при устройстве отверстий малого диаметра, анкеров, инъекционных каналов и работах вблизи существующих фундаментов, где традиционное ударное бурение может вызвать микротрещины или ослабление основания.
Следует учитывать, что глубина и скорость бурения при ультразвуковом воздействии обычно ниже, чем у классических технологий, поэтому для свайных работ и массовых земляных операций он практически не применяется.
Часто упускается факт, что эффективность метода сильно зависит от структуры материала: в неоднородных грунтах и насыщенных водой слоях его преимущества снижаются.
Практически целесообразно рассматривать ультразвуковое бурение как специализированный инструмент для точных локальных задач, а не как универсальную замену традиционным буровым технологиям.
Здравствуйте. Опускается плита ( внутри ленточного фундамента) с лентой не завязана, плита по грунтам, сможете помочь?
Такая ситуация типична для плит, уложенных «по грунту» без жёсткой связи с ленточным фундаментом — со временем при уплотнении или вымывании грунта они начинают проседать независимо от ленты. Важно проверить, есть ли пустоты под плитой и насколько равномерна осадка. Если сама плита цела и не имеет критических трещин, её можно поднять в проектное положение с одновременным уплотнением и заполнением грунта под ней. При наличии трещин потребуется локальное усиление конструкции, чтобы исключить разрушение при подъёме. Ключевой момент — стабилизация основания, иначе даже после выравнивания деформация может повториться. После восстановления уровня также стоит проверить систему водоотвода вокруг дома, чтобы исключить повторное вымывание. Такой комплексный подход позволяет вернуть плиту в рабочее состояние и остановить дальнейшие просадки
У меня строение 2 на 3 каркасное. Под душ и туалет. Пока коммуникации не подведены. Хочу укрепить фундамент, т. К. строители под столбики даже песка не подсыпали. Строение не накренилось, но я опасаюсь. Грунт глинистый
Для лёгких каркасных строений на глинистом грунте важно обеспечить равномерное распределение нагрузки и исключить промерзание основания. Если под опорные столбики не выполнена подготовка, со временем возможны подвижки — особенно после дождей или в межсезонье. Пока деформаций нет, ситуация контролируемая, и есть возможность укрепить основание превентивно. В таких случаях надо локально уплотнить грунт под столбами, чтобы исключить просадку после подключения коммуникаций и эксплуатации. Обследование поможет оценить текущую плотность и определить, есть ли уже начальные признаки ослабления. Это позволит провести работы один раз и заранее исключить риски
Подскажите пожалуйста! В какую цену будет стоить такая процедура в местах крайнего севера и возможно ли доставить туда такую установку!?
Для оценки стоимости работ в условиях Крайнего Севера важно учитывать не только глубину и метод бурения, но и логистику, климатические ограничения и доступность площадки. Ультразвуковое бурение — достаточно специализированная технология, и её применимость уточняется после анализа грунтов и задач, которые необходимо решить. Доставка оборудования возможна, но требует предварительной оценки маршрута, погодных условий и способа транспортировки. Также важно понимать, в рамках какого проекта планируется бурение — это влияет на выбор метода и состав работ
Здравствуйте! Применяется ли данная технология в удаленных частях нашей страны — на севере? Можно ли данное оборудование транспортировать?
Да, оборудование мобильно. Есть ряд установок для разных задач и для разных условий
Добрый день! Новые технологии радуют. Но вряд ли это можно сделать в пределах частного дома. Какие вообще габариты у данного оборудования?
Полностью с вами согласны. Для этого существуют различные модели под различные задачи и условия. Крупная техника изначально спроектирована для работы снаружи зданий и сооружений. Подобную технику мы сами привлекаем со стороны партнёров, специализирующихся в области детального обследования грунтов
Вот такую технологию нужно повсеместно применять при строительстве в регионах со сложными грунтами, иначе потом дом есть а пользоваться им невозможно из-за бесконечных просадок и трещин.
Полностью с вами согласны. Обследование первично для отсутствия неприятностей после окончания строительства
Всё новые и новые технологии… Круто!
Спасибо. Стараемся быть актуальными и полезными.
Перед строительством дома нам посоветовали изучить грунты, и мы решили воспользоваться данным методом. Хочу поделиться своими впечатлениями об ультразвуковом бурение-это настоящее чудо техники! Поражена, как этот метод позволяет получать идеальные образцы грунта на большой глубине и при этом работать так быстро и эффективно.
Спасибо за Ваш отзыв о методе ультразвукового бурения. Этот метод действительно является эффективным для получения высококачественных образцов грунта с большой глубины. Ультразвуковое бурение позволяет минимизировать нарушения структуры грунта, что обеспечивает более точные результаты геотехнических исследований. Быстрота и эффективность этого метода особенно важны на этапе проектирования фундамента, так как позволяют оперативно получить данные о грунтах. Эти данные помогают определить оптимальные решения для фундамента, что способствует долговечности и безопасности будущего строения
Вы оказываете данный вид бурения?
К сожалению, нет. При необходимости в таком виде бурения мы обращаемся к нашим партнёрам, специализирующимся в данном виде работ
Технологии не стоят на месте! Когда же придумают способ исследования грунта без нарушения целостности массива?
В сфере инъектирования продолжается постоянное развитие и исследования, направленные на достижение более точных и недеструктивных методов изучения грунта. Новые технологии и инструменты, такие как геофизические методы, бесконтактные датчики и компьютерное моделирование, используются для получения информации о грунте без необходимости его нарушения
интересно, сколько же будет стоить такая процедура?
Это процесс для нового строительства и сам по себе достаточно нов и потому, конечно, не дёшев
Я представляю, как бывает трудно достать керн из алмазной коронки HILTI , а с такой установки наверное вообще можно замучаться) Интересно было бы посмотреть на такое бурение
Керн остаётся внутри зонда. Всё предусмотрено 🙂
Подскажите стоимость ультразвукового бурения. Спасибо
Зависит от оборудования, среды бурения и глубины… То есть в целом от проекта
Специфический вид работ… Явно статья не для всех…
Да, это для профессиональных участников рынка больше. Тема очень узкопрофильная
Ну это узкий профиль… Такое бурение явно в спец местах применяется…
Так и есть. Это узкий профиль для глубокого или ,трудного , бурения, но с превосходным результатом
Почва у нас очень обводненная, применяется ли ультразвуковое бурение в данном случае?
В условно рыхлых грунтах нет необходимости в таком бурении. Данный тип бурения нужен для сложных условий. Для глубинного бурения либо для бурения очень твёрдых слоёв грунта
Новые технологии, это хорошо, но это же дорого!
Только расчёт конкретного проекта может доказать или опровергнуть ваши слова. Начните с обследования
Работаете ли вы сейчас? В морозы? Или ждать весну нужно
Смотря для какой задачи. В общем случае нет, такого ограничения нет. Однако если вопрос к примеру о пучинистых грунтах, то работы лучше проводить в сухой тёплый сезон
Есть ли у вас в активе подобного рода оборудование, или возможно вы сотрудничаете с кем то у кого есть оно?
Да, мы имеем партнёров, которые гарантированно проведут процесс бурения для не тривиального проекта
