Невидимая полость: как под зданиями появляются пустоты и чем это грозит

Откуда пустоты в основании плиты пола или фундамента?

В инженерной практике существует феномен, который долгое время недооценивался собственниками зданий и даже частью эксплуатационных служб: образование пустот в основании плит пола и фундаментов. На первый взгляд конструкция может выглядеть стабильной — бетон цел, трещины минимальны, а геометрия пола почти не изменилась. Однако под плитой иногда формируется скрытое пространство, которое постепенно меняет работу всей конструкции.

Пустоты в основании — это не редкая аномалия и не «дефект строительства» в узком смысле. Это результат сложного взаимодействия грунтов, воды, нагрузок и времени. Именно поэтому вопрос их возникновения и развития сегодня рассматривается в геотехнике значительно шире, чем ещё 20–30 лет назад.

Как и почему образуются пустоты под плитой

С инженерной точки зрения пустота — это участок, где плита перестала иметь плотный контакт с основанием. Причины такого явления могут быть разными, но чаще всего они комбинируются.

Усадка и уплотнение грунта

Одна из наиболее распространённых причин — естественная перестройка структуры грунта после строительства. Даже если основание тщательно уплотнялось, со временем оно может продолжать консолидацию. Особенно это характерно для:

• насыпных грунтов
• песков с неравномерной плотностью
• грунтов с включениями строительного мусора
• слабых водонасыщенных слоев

Когда частицы грунта перераспределяются, возникает локальная потеря объёма. Плита остаётся на месте, а под ней появляется зазор.

Интересный факт: даже хорошо уплотнённый песок способен потерять до нескольких процентов объёма при длительных вибрациях — например, от работы промышленного оборудования или интенсивного транспорта.

Размыв основания водой

Вода остаётся одним из главных «архитекторов» пустот. Она способна выносить мелкие частицы грунта через микропоры и трещины, постепенно формируя каверны под фундаментом.

Основные источники такого процесса:

• протечки инженерных коммуникаций
• неисправные ливневые системы
• подземные воды
• фильтрация через трещины в бетонных конструкциях
• сезонное таяние снега

Процесс называется суффозией. Он может развиваться медленно, иногда годами, пока не достигнет критической стадии.

Неочевидный момент: иногда вода не вымывает грунт напрямую. Она просто снижает его несущую способность, после чего грунт уплотняется под нагрузкой здания — и возникает тот же эффект пустоты.

Ошибки устройства основания

Даже современные строительные стандарты не всегда гарантируют равномерное основание. Среди типичных причин:

• недостаточное уплотнение обратной засыпки
• неоднородность грунтовых слоёв
• локальные включения мягких грунтов
• неправильная подготовка песчаных подушек

Часто такие проблемы проявляются не сразу, а спустя несколько лет эксплуатации.

В практике обследований встречаются случаи, когда пустоты формируются именно в местах перехода различных типов грунта. Например, там, где природный грунт соседствует с насыпным.

Вибрации и эксплуатационные нагрузки

Этот фактор часто игнорируется. Однако длительные динамические воздействия могут постепенно разрушать структуру основания.

Источниками вибраций могут быть:

• тяжёлое промышленное оборудование
• складская техника
• интенсивное движение транспорта
• железнодорожные линии поблизости

Даже относительно небольшие, но постоянные колебания способны вызывать перераспределение песчаных грунтов.

Чем опасны пустоты под плитой

Пока пустота небольшая, конструкция может сохранять устойчивость. Бетонная плита обладает определённой жёсткостью и способна перекрывать локальные провалы. Но со временем ситуация меняется.

Потеря равномерной опоры

Когда площадь контакта плиты с грунтом уменьшается, нагрузка перераспределяется. В результате возникают участки повышенных напряжений.

Это приводит к:

• трещинам в бетоне
• прогибу плиты
• локальным просадкам пола

Иногда деформации появляются не в месте пустоты, а на расстоянии — из-за перераспределения нагрузок.

Повреждение инженерных систем

Даже небольшие деформации могут создавать проблемы для инженерных коммуникаций:

• трубопроводов
• канализации
• технологических линий
• кабельных трасс

В промышленных зданиях это может привести к дорогостоящим остановкам производства.

Каскадный эффект разрушения

Существует малоизвестный, но важный механизм: пустота сама ускоряет своё развитие.

Когда плита начинает прогибаться, между ней и грунтом появляется дополнительное пространство. Вода и мелкие частицы получают возможность свободно перемещаться, увеличивая размеры полости.

Так небольшая проблема может со временем превратиться в серьёзную деформацию основания.

Можно ли предотвратить образование пустот

Полностью исключить этот процесс невозможно — слишком много факторов влияет на поведение грунта. Однако риски можно значительно снизить.

К ключевым мерам относятся:

• качественное уплотнение основания
• контроль влажности грунтов
• надёжная система водоотвода
• регулярный мониторинг деформаций пола
• диагностика при первых признаках просадки

Практика показывает, что раннее выявление проблемы почти всегда снижает стоимость её решения.

Как обнаружить скрытые пустоты

Наиболее сложная часть задачи — диагностика. Пустоты редко видны напрямую.

Современные методы включают:

• георадарные исследования
• ударно-акустические методы
• бурение контрольных скважин
• лазерное нивелирование пола

Иногда пустота может достигать нескольких сантиметров, не вызывая заметных деформаций поверхности.

Методы устранения пустот

В инженерной практике используется несколько подходов. Каждый имеет свои ограничения и область применения.

Инъекционные технологии

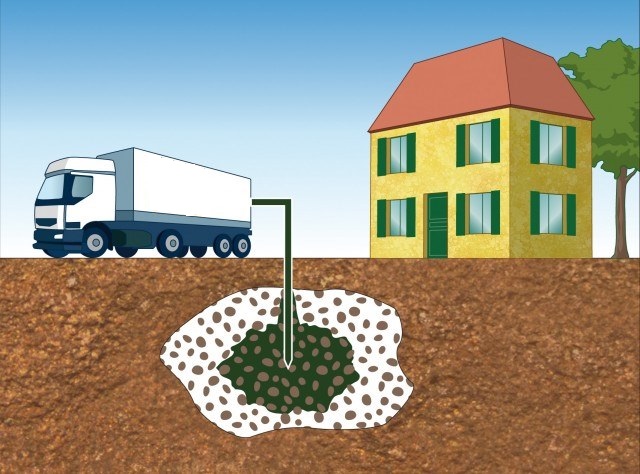

Один из наиболее распространённых методов — заполнение пустот инъекционными материалами через небольшие отверстия.

Применяются различные составы:

• цементные растворы
• микроцементы
• минеральные суспензии
• полимерные смолы

Выбор материала зависит от:

• размера пустоты
• типа грунта
• требований к прочности
• условий эксплуатации

Современные геополимерные материалы позволяют не только заполнить пустоту, но и повысить несущую способность основания за счёт контролируемого расширения и уплотнения грунта.

Демонтаж и переустройство основания

Иногда применяется классический способ — вскрытие пола и повторное устройство основания.

Метод надёжный, но имеет серьёзные ограничения:

• длительный простой здания
• высокая стоимость
• необходимость демонтажа оборудования

Поэтому его используют в основном при капитальных реконструкциях.

Уплотнение грунта специальными методами

В некоторых случаях применяются методы глубинного уплотнения:

• виброуплотнение
• инъекционная стабилизация
• струйная цементация

Эти технологии позволяют восстановить структуру основания без вскрытия пола.

Спорные вопросы и инженерные дискуссии

В профессиональной среде существует несколько дискуссионных тем.

Одна из них — допустимый размер пустоты. Некоторые нормативные документы допускают наличие небольшого зазора между плитой и основанием. Однако практика эксплуатации показывает, что даже небольшие полости могут со временем увеличиваться.

Другой вопрос связан с материалами для инъекций. Например, цементные растворы традиционно считаются более «классическим» решением, но они плохо проникают в мелкие пустоты. Полимерные системы, наоборот, обладают высокой текучестью и способностью заполнять микрополости, но требуют строгого контроля технологии.

В каждом случае требуется инженерная диагностика и расчёт.

Практический подход

За последние десятилетия подход к таким проблемам существенно изменился. Если раньше основной задачей было просто «подпереть» плиту, то сегодня внимание уделяется восстановлению взаимодействия конструкции с грунтом.

Это достигается сочетанием:

• диагностики основания
• выбора подходящей технологии
• контролируемого процесса восстановления

Компании, работающие в области геотехнического усиления оснований, в том числе специалисты PrimeResin, на практике сталкиваются с такими задачами в самых разных условиях — от складских комплексов до исторических зданий культурного наследия. Накопленный опыт показывает, что большинство подобных проблем можно решить без остановки эксплуатации здания и без масштабных строительных работ.

Итог

Пустоты под плитами пола и фундаментами — это не редкость и не обязательно признак грубой ошибки при строительстве. Чаще всего это результат естественных процессов в грунте, усиленных эксплуатационными факторами.

Главная опасность таких пустот заключается в их скрытом характере. Пока проблема не проявилась в виде трещин или просадки, она может оставаться незамеченной.

Именно поэтому наиболее эффективной стратегией остаются ранняя диагностика и инженерный подход к восстановлению основания.
